Водонагреватель Bradford White коммунальный (промышленный)

Аппарат
водонагревательный емкостной газовый
коммунальный «Брэдфорд Вайт»

Соответствует требованиям ТР ТС 010/2011 и ТР ТС 016/2011

ПАСПОРТ
Руководство по эксплуатации.
Для моделей:

38T-155-3N
75T-125-3N
75T-160-3N(X)
80T-180-3N
80T-199-3N(X)
80T-250-3N(X)
100T-199-3N
100T-250-3N(X)
100L-199-3N
100L-250-3N
100L-270-3N
100S-199-3N
100S-250-3N



При покупке аппарата проверьте его комплектность и товарный вид.


I. Общие указания.

 1.1 Аппарат водонагревательный емкостной газовый коммунальный «Брэдфорд Вайт» предназначен для приготовления горячей воды на хозяйственные нужды.

1.2 Перед эксплуатацией аппарата внимательно ознакомьтесь с правилами и рекомендациями, изложенными в данном руководстве.

1.3 Нарушение правил эксплуатации, указанных в руководстве, может привести к несчастному случаю и
вывести аппарат из строя.

1.4 Аппарат в зависимости от типа модели работает на природном (ГОСТ 5542-87) или сжиженном (ГОСТ 20448-90) газе.

1.5 Уход за аппаратом осуществляет владелец, а профилактическое обслуживание и ремонт выполняет
специалист сервисного центра.



II. Комплект поставки.

Аппарат - шт. 1
Руководство по эксплуатации. - шт. 1
Сбросной клапан - шт. 1
Стабилизатор тяги - шт. 1
Тара и упаковка. - шт.1



III. Требования к технике безопасности.

3.1. К техническому обслуживанию и ремонту аппарата допускаются лица, прошедшие специальную
подготовку и имеющие соответствующее удостоверение.

3.2. Во избежание несчастных случаев и порчи аппарата запрещается:
• Включать аппарат лицам не прошедшим специальное обучение (инструктаж) и детям.
• Применять огонь для обнаружения утечки газа.
• Включать аппарат при отсутствии тяги в дымоходе.
• Нажимать и вращать ручки регулировки без необходимости.
• Стучать по горелке, автоматике.
• Класть на аппарат легковоспламеняющиеся предметы.
• Производить ремонт и переустановку аппарата неспециалистами.

3.3. При неработающем аппарате газовый кран перед аппаратом должен быть закрыт.

3.4. При обнаружении в помещении запаха газа необходимо немедленно выключить аппарат (закрыть газовый кран перед аппаратом), открыть форточки и двери, из другого помещения вызвать по телефону 04 аварийную газовую службу. До приезда аварийной службы и устранения утечки газа не производить работ связанных с огнем или искрообразованием (не включать и не выключать электроосвещение, электрические приборы, не зажигать огонь).

3.5. В случае возникновения пожара незамедлительно закрыть газовые краны, сообщить в пожарную часть по телефону 01, приступить к тушению.

3.6. Неправильная эксплуатация аппарата может привести к отравлению угарным газом (окисью углерода). Для оказания первой помощи пострадавшему примите следующие меры:
• Вынесите пострадавшего на свежий воздух.
• Вызовите скорую медицинскую помощь по телефону 03 или местную службу спасения.
• При потере сознания дайте понюхать нашатырный спирт, при потере дыхания делайте искусственное
дыхание до прибытия медиков.

3.7. При аварийном отключении аппарата запрещается разжигать его без выяснения и устранения причины отключения.



IV. Технические характеристики.


Модель Мощн. кВт Произв. В1-ый час, л/ч нагрев на 56°C Восстановление, л/ч при нагреве на: Объем, л Размеры, мм
22°C 56°C 78°C А высота В Диамтер С верхн.ввод воды D бок.ввод гор.воды E бок.ввод хол.вроды F ввод газа G высота до дымох. H диам.дымох. Диаметр сбросного клапана Вес, кг
38T-155-3N 45.4 659 1391 556 397 144 1092 718 883 492 117 1295 152 19 199
75T-125-3N 36.6 659 1147 458 326 284 1651 718 1705 1384 864 121 1835 127 19 236
75T-160-3N(LP) 46.8 772 1431 572 409 284 1651 718 1705 1384 864 121 1835 152 19 236
80T-180-3N 52.7 874 1650 662 469 303 1638 718 1683 1422 495 121 1838 152 19 245
80T-199-3N(LP) 58.6 946 1836 734 526 303 1638 718 1683 1422 495 121 1838 152 19 245
80T-250-3N(LP) 73.2 1128 2294 916 655 303 1638 718 1683 1422 495 121 1838 152 25 245
100T-199-3N 58.6 995 1836 734 526 371 1918 718 1962 1702 495 121 2118 152 19 277
100T-250-3N(LP) 73.2 1177 2294 916 655 371 1918 718 1962 1702 495 121 2118 152 25 277
100L-199-3N 58.6 999 1836 734 526 379 1651 768 1702 1435 597 114 1905 152 19 329
100L-250-3N 73.2 1181 2294 916 655 379 1651 768 1702 1435 597 114 1905 152 25 329
100L-270-3N 79.0 1257 2479 992 708 379 1651 768 1702 1435 597 114 1905 152 25 329
100S-199-3N 58.6 999 1836 734 526 379 1851 718 1905 1537 527 114 1949 152 19 302
100S-250-3N 73.2 1181 2294 916 655 379 1851 718 1905 1537 527 114 1949 152 25 302

(LP) Возможна модель, работающая на сжиженном газе.
Для моделей на сжиженном газе индекс “N” заменить на “X”.
Рабочее давление природного газа 1.0 – 2.0 кПа (100 – 200 мм вод ст.)
Рабочее давление сжиженного газа 2.5 – 3.5 кПа (250 – 350 мм вод ст.)
Водяные патрубки NPTM 1-1/2" сверху и NPTF 1-1/2" спереди, NPTF 2" сзади.
Среднегодовая эффективность 80%.
Максимальное давление воды 2068 кПа.
Рабочее давление воды 1034 кПа.

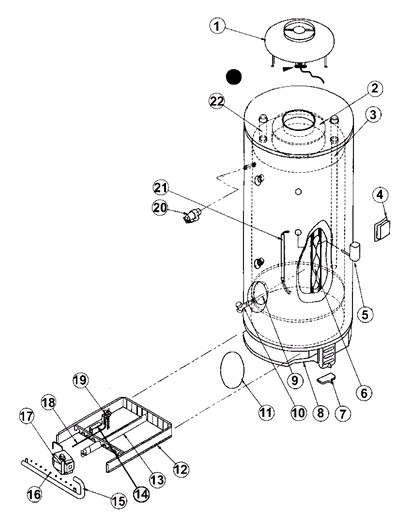

V. Устройство аппарата.

1. Стабилизатор тяги
2. Коллектор дымохода
3. Подача холодной воды
4. Крышка
5. Термостат
6. Рассекатель
7. Термоизолирующая ножка
8. Тепловая защита
9. Контрольный люк
10. Сливной кран
11. Крышка контрольного люка

12. Каркас горелки
13. Горелка
14. Кронштейн запальной горелки
15. Коллектор основной горелки
16. Форсунка
17. Газовый клапан
18. Газовая трубка
19. Запальная горелка
20. Сбросной клапан
21. Электропроводка
22. Выход подогретой воды
23. Датчик тяги



Подключение

 На рисунке показано рекомендуемое подключение газового водонагревателя. Линии горячей и холодной воды следует подсоединять через сгоны или гибкие медные трубки для обеспечения простоты монтажа и демонтажа. Отсечной кран на линии холодной воды следует врезать в непосредственной близости от водонагревателя. Следует обратить внимание на установку сбросного клапана, который должен быть установлен непосредственно на водонагреватель. Не следует забывать, что отводная трубка должна быть рассчитана на горячую воду. Вода из отводной трубки должна иметь свободный выход. Ни в коем случае не перекрывайте отводную трубку и не уменьшайте ее диаметр. Зазор между трубкой и канализационным сливом должен составлять приблизительно 15 см.

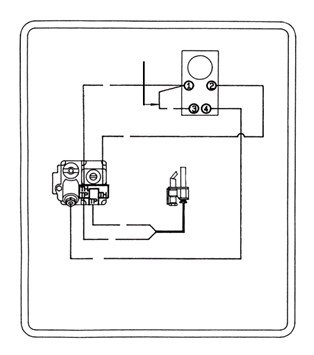

Электрическая схема

Примечание: Если необходимо заменить проводку, следует обязательно использовать провода сечением 1 мм2 и с термостойкой изоляцией 105 C° или выше.



VI. Подготовка аппарата к работе.

6.1. Работы по установке, подключению и пуску в эксплуатацию аппарата производятся организациями, имеющими лицензию на данный вид деятельности.

6.2. Помещение, в котором устанавливается аппарат, должно соответствовать требованиям раздела 3 «Правил безопасности в газовом хозяйстве» и требованиям СНИП 2.04.08-87 «Газоснабжение».

6.3. Установка аппарата в жилом здании допускается только при наличии дымохода с отводом в него продуктов сгорания. Канал дымохода по диаметру должен быть не менее диаметра дымоотводящего патрубка аппарата,
строго вертикальным, гладким, ровным, без поворотов и сужений. Часть дымохода, расположенная выше кровли, должна быть теплоизолирована. Часть дымохода, находящаяся на чердаке, также должна быть теплоизолирована. Ниже места присоединения соединительной трубы от аппарата к дымоходу должен быть «карман», глубиной не менее 25 см, с люком для чистки.

6.4. Присоединение аппарата к дымоходу должно выполняться трубами из кровельной стали. Поскольку продукты сгорания газа разрушают асбест, кирпич, цемент и пр., дымоход следует выполнять из нержавеющей или оцинкованной стали либо из алюминия. Диаметр труб должен быть не менее диаметра стабилизатора тяги аппарата. Трубы должны плотно, без зазоров вдвигаться одна в другую по ходу продуктов сгорания. Вертикальный участок трубы, расположенный непосредственно над стабилизатором тяги, должен иметь максимально возможную высоту, но не менее 0,5 м. Прокладка соединительных труб через жилые комнаты запрещена. Суммарная длина горизонтальных участков соединительных труб должна быть не более 3м.

6.5. Аппарат устанавливается у стен на расстоянии не менее 15 см от стены. Перед аппаратом должен быть проход шириной не менее 1м. При установке аппарата на деревянном полу, пол должен быть изолирован стальным листом. Изоляция должна выступать за габариты корпуса аппарата на 10 см.

6.6. Аппарат устанавливается на место по уровню в горизонтальном положении.


VII. Порядок работы.

Перед первым заполнением водонагревателя убедитесь, что сливной кран закрыт. Откройте кран на линии холодной воды. Откройте все краны горячей воды, чтобы выпустить воздух из колбы. Появление воды из кранов свидетельствует о заполнении водонагревателя.

Внимание! Перед включением водонагреватель должен быть заполнен водой.

 Проверьте все соединения на линии подачи газа на отсутствие утечек. Для этого смажьте все тестируемые соединения мыльным раствором и откройте отсечной газовый кран. Наличие пузырей будет свидетельствовать о наличии утечки. Диаметр дымохода должен быть не менее диаметра выпускного отверстия прерывателя тяги. Для создания хорошей тяги может быть необходимым увеличить диаметр дымохода (следует проконсультироваться с
квалифицированным монтажником). Горизонтальный участок дымохода должен иметь подъем 2 см. на метр.

Внимание! Неправильно работающий дымоход может стать причиной тяжелого отравления угарным газом.

7.1 Пуск водонагревателя.
• В данном водонагревателе используется запальная горелка с ручным розжигом.
• Перед пуском водонагревателя убедитесь в отсутствии запаха газа. Почувствовав запах газа, немедленно прекратите пуск и свяжитесь с поставщиком газа по тел. 04.
• Ручку на газовом клапане следует поворачивать вручную, не используйте для этого инструменты. Чрезмерное усилие может стать причиной поломки газового клапана. Если ручка не проворачивается, не пытайтесь починить ее самостоятельно, вызовите квалифицированного специалиста.
• Никогда не используйте водонагреватель, если какие-либо детали газовой части были залиты водой. В этом случае также следует обратиться за помощью к квалифицированному специалисту.

Внимание! В Вашем водонагревателе может быть установлен газовый клапан модели 7000 или модели VS820C. Эти модели имеют различный внешний вид.

1. Установите термостат в положение «минимум».

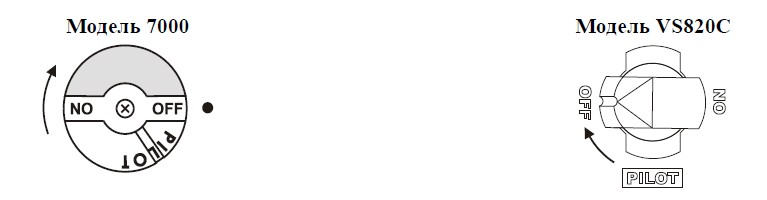

2. Осторожно нажав, поверните ручку в положение «OFF».

3. Подождите 5 минут. Если на этом этапе Вы почувствовали запах газа, свяжитесь с Вашим поставщиком газа. Если запах газа отсутствует, можете продолжать пуск.

4. Запальная горелка расположена на каркасе между основными горелками, на конце трубки, выходящей из газового клапана.

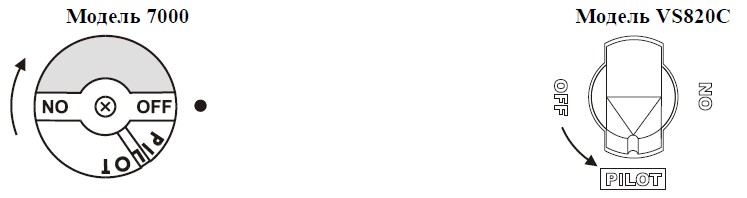

5. Поверните ручку газового клапана против часовой стрелки до положения «PILOT».

6. Нажмите до упора и удерживайте ручку газового клапана.

7. Зажгите запальную горелку с помощью спички или факела. Удерживайте ручку нажатой еще примерно минуту. Отпустите ручку (она должна вернуться в первоначальное положение). Запальная горелка должна продолжать гореть. Если она погасла, повторите операции со 2-й по 7-ю.
• Если ручка не «выскакивает» в первоначальное положение, следует прекратить пуск и обратиться за помощью к квалифицированному специалисту.
• Если запальная горелка не зажглась после ряда попыток, поверните ручку газового клапана в положение «OFF» и обратиться за помощью к квалифицированному специалисту.

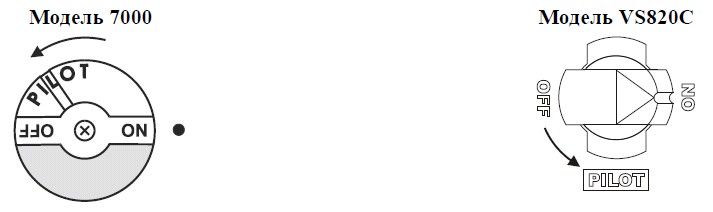

8. Поверните ручку газового клапана против часовой стрелки в положение «ON».

9. Установите термостат на желаемое значение.



7.2. Отключение водонагревателя

 1. Установите термостат в положение «минимум».

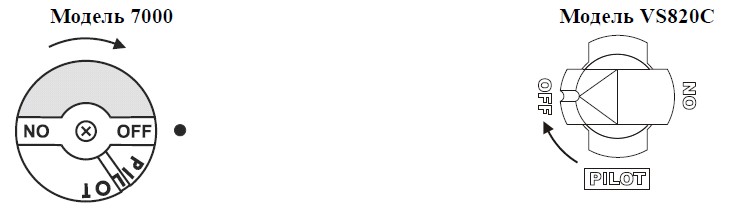

2. Поверните ручку газового клапана в положение “PILOT”. Осторожно нажав, поверните ручку по
часовой стрелке в положение «OFF».

7.3. Эксплуатация

Меры предосторожности

 • Следует немедленно отключить водонагреватель, в случае если он чрезмерно перегрелся, воспламенился, был залит водой, получил физические повреждения или постоянно отключается из-за падения давления в
газовой линии.

• Не следует включать водонагреватель, если он не заполнен водой.

• Не храните, и не используйте вблизи работающего водонагревателя горючие вещества, такие как бензин, керосин, растворители и пр. Если использование таких веществ необходимо, откройте настежь двери и окна в помещении, отключите водонагреватель и убедитесь, что все горелки (включая запальную) погасли.

• Не храните рядом с водонагревателем легковоспламеняющиеся предметы, такие как старые газеты, ветошь и др.

• Помещение, в котором установлен водонагреватель должно содержаться в чистоте. Уборку помещения рекомендуется производить пылесосом.

• В случае, если есть неясности в понимании данного руководства, рекомендуем обратиться за помощью к квалифицированным специалистам.

7.4. Долговременное отключение

Если Вы отключаете Ваш водонагреватель на продолжительный период времени, следует перекрыть газ отсечным газовым краном, перекрыть подачу воды в водонагреватель, а также слить всю воду. Чтобы слить воду, откройте краны горячей воды и поднимите рычажок сбросного клапана для обеспечения доступа воздуха в колбу водонагревателя, после чего откройте сливной кран и дождитесь, пока вся вода вытечет.

7.5. Анод

Ваш водонагреватель снабжен анодным стержнем, который увеличивает срок службы колбы, предотвращая коррозию. Появление запаха сероводорода свидетельствует о повышенном содержании серы в воде. В этом случае следует промыть всю систему слабым раствором хлора и заменить магниевый анод на алюминиевый.



VIII. Техническое обслуживание

8.1. Время от времени следует проверять дымоход водонагревателя. Для этого следует снять первое колено наружного дымохода с прерывателя тяги и извлечь рассекатель. Загляните внутрь дымохода и убедитесь в отсутствии внутри посторонних предметов. Удалите нагар со стенок дымохода и рассекателя. Устанавливая на место прерыватель тяги, не забудьте тщательно затянуть крепежные винты. Проверьте все соединения дымоотводящего канала. Они должны быть прочными и герметичными. Замените все проржавевшие и засоренные участки.

8.2. Периодически следует визуально проверять пламя горелок. Пламя должно быть ровным, не иметь отрывов и проскоков. Если Вы заметили что-либо необычное, отключите водонагреватель и вызовите специалиста.

8.3. Для того чтобы почистить горелку, извлеките ее из камеры сгорания, после чего почистите жесткой щеткой и пылесосом.

8.4. Для обеспечения нормального горения следите за достаточным доступом воздуха в помещение, где установлен водонагреватель.

8.5. По крайней мере, раз в год проверяйте работоспособность сбросного клапана. Для этого просто поднимите рычажок на нем и слейте несколько литров воды через отводную трубку.

8.6. На дне колбы водонагревателя может накапливаться осадок из растворенных в воде примесей. Это, однако, не имеет ничего общего с налетом от использования жесткой воды. Для удаления осадка слейте несколько литров через сливной кран. Эту процедуру рекомендуется производить ежемесячно. Появление налета от жесткой воды сопровождается, как правило, звуком, напоминающим тихий рокот или слабое постукивание. Это явление абсолютно не опасно и не приносит вреда водонагревателю, однако шум может сильно раздражать, а также снижается КПД прибора. Поэтому при появлении вышеуказанных симптомов рекомендуем вызвать техника для очистки колбы водонагревателя от налета.

8.7. Данная модель имеет контрольный люк, обеспечивающий доступ внутрь колбы для периодического (ежегодного) удаления осадка из колбы. Перед открыванием люка перекройте подачу газа, воды и слейте воду через сливной кран. Для чистки используйте мягкие материалы во избежание повреждения внутреннего покрытия колбы.

8.8. Примерно раз в полгода следует проверять анод на степень износа. Для этого перекройте подачу холодной воды в водонагреватель и выверните анод. В случае если оголено более 15 см. сердцевины от конца стержня,
анод следует заменить новым.

8.9. Техническое обслуживание специалистом сервисного центра должно производиться не реже одного раза в год. О чем должна быть сделана соответствующая отметка в «Свидетельстве о продаже и техническом
обслуживании».

Четкое соблюдение инструкций данного руководства увеличит срок службы Вашего водонагревателя.


IX. Правила транспортировки.

9.1. Аппарат транспортируется и хранится только в вертикальном положении.

9.2. При транспортировке не допускаются резкие встряхивания и кантовка аппарата.

9.3. Неустановленные аппараты должны храниться в упакованном виде в закрытом помещении с температурой от –50 C° до +40 C°, и с относительной влажностью не более 98%.



X. Гарантийные обязательства.

10.1. Предприятие - изготовитель гарантирует безотказную работу аппарата при условии соблюдения потребителем правил эксплуатации, ухода и хранения в течение 12 месяцев со дня пуска в эксплуатацию, но не
более 24 месяцев со дня продажи.

10.2. В течение гарантийного срока устранение неисправностей аппарата производится за счет предприятия-изготовителя.

10.3. В случае выхода из строя в течение гарантийного срока какого-либо узла по вине предприятия - изготовителя, специалист газового хозяйства должен составить акт установленной формы.

10.4. Предприятие- изготовитель не несет ответственности и не гарантирует работу аппарата в случаях несоблюдения правил установки, эксплуатации, обслуживания или ухода за аппаратом.
