Инструкция по установке термостата LUX/GEO


WiFi ТЕРМОСТАТ

С ДОСТУПОМ ЧЕРЕЗ ИНТЕРНЕТ

Добро пожаловать в инструкцию по установке термостата LUX/GEO.

Ваш термостат LUX/GEO откроет Вам новые возможности управления комфортом в Вашем доме. Процесс его установки укладывается в 10 несложных шагов. На любом этапе установки Вы можете обратиться за дополнительной информацией на сайт LUX-GEO.COM (на английском).

ШАГ 1: Подготовка

Чтобы упростить установку, подготовьте следующее

Прилагается:
* 2 шурупа

* 2 дюбеля

* 2 литиевые батарейки AA

Дополнительно:

* Плоская и крестовая отвёртки

* Кусачки и зачистка для проводов

* Мобильное устройство с WiFi

* WiFi роутер

В магазине приложений AppStore или Google Play найдите приложение “LUX GEO”, скачайте его и создайте учётную запись.
Если у Вас нет устройства под управлением iOS или Android, настройки можно выполнить на сайте Lux-Geo.com (на английском)


ШАГ 2: Обесточьте оборудование

ВАЖНО: Прежде чем производить какие-либо работы, обесточьте обе системы – и отопление и кондиционер.


ШАГ 3: Снимите старый термостат и установите GEO

* Сфотографируйте текущее подключение проводов

* Откройте GEO. Удерживайте и тяните

* Снимите крышку с терминалов

* Снимите старый термостат с основания

* Сфотографируйте подключение проводов для справки (или пометьте провода)

* Отсоедините провода и снимите основание со стены

* Отделите GEO™ от его основания и снимите крышку с терминалов на основании

* Установите основание GEO™ на стену (крепёж и дополнительная пластина прилагаются)


ШАГ 4: Питание и подключение LUX/GEO

Питание GEO™ осуществляется одним из трёх способов:

* Терминал C от оборудования (Рекомендуется для лучшей производительности. Обратитесь к снимку, сделанному на Шаге 3, чтобы определить наличие провода к терминалу C)

* Батарейки* (2 литиевые батарейки размера AA прилагаются)

* GEO™ можно запитать с помощью разъёма USB-micro. (Блок питания и провод не прилагаются. Рекомендуется блок питания 1А)

Шаг 5 описывает питание от батареек и разъёма USB-micro

*Замечание при питании от батареек:

* Батарейки следует заменять не реже одного раза в год. Период может сократиться в зависимости от настроек термостата.

* Севшие батарейки могут стать причиной отключения отопления или охлаждения в доме. Не следует полагаться на батарейки, если дом на долго остаётся без присмотра.

* После установки Вы сможете настроить профиль энергопотребления Вашего GEO™. Эта настройка определяет время отклика GEO™ на изменение настроек с мобильного приложения.

* Используйте только литиевые батарейки.


ЗАМЕЧАНИЕ: Совместимость

Используется для систем:

* Большинства систем отопления и кондиционирования с управляющим напряжением 24 В

* 1- или 2-ступенчатый нагрев / 1- или 2-ступенчатое охлаждение: газовый, дизельный или электрический воздухонагреватель и традиционный кондиционер

* 1- или 2-ступенчатый нагрев / 1- ступенчатое охлаждение: тепловой насос

* 2-проводные водяные зональные клапаны

* Газовые нагреватели с миливольтовой (750 мВ) автоматикой управления

НЕ используется для систем:

* С управляющим напряжением 120/240 В (Без трансформатора)

* Тепловой насос с двухступенчатым компрессором (Терминал Y2)


4.1 Назначение терминалов. Стандартная печка (газ/дизель/эл-во) и кондиционер*

*Для тепловых насосов см. раздел 4.2

Для присоединения проводов используйте приведённую ниже информацию и сделанный ранее снимок.


ГАЗОВАЯ/ДИЗЕЛЬНАЯ/ЭЛЕКТРИЧЕСКАЯ ПЕЧЬ и/или ОБЫЧНЫЙ КОНДИЦИОНЕР

(стандартные терминалы) [типовая цветная кодировка]

RH (или R) = 24В Питание, нагрев [RED] = красный

W1 = 1-я ступень нагрева [WHITE] = белый

G = Основной вентилятор [GREEN] = зелёный

C = 24В Общий [BLUE] = синий

Y1 = 1-я ступень охлаждения [YELLOW] = жёлтый

(дополнительные терминалы)

RC = 24В Питание, охлаждение

B = Заслонка, режим отопления

O = Заслонка, режим охлаждения

W2 = 2-я ступень нагрева

Y2 = 2-я ступень охлаждения

ЗАМЕЧАНИЕ: Если в Вашей схеме присутствуют оба провода, и RC и RH, удалите красную перемычку на внутренней стороне GEO™

* Подключение завершено. Можно вернуть на место снятую крышку терминалов на основании.

4.2 Назначение терминалов. Тепловой насос

Для присоединения проводов используйте приведённую ниже информацию и сделанный ранее снимок.

ТЕПЛОВОЙ НАСОС (КОМПРЕССОР) С РЕЖИМАМИ ОТОПЛЕНИЯ И ОХЛАЖДЕНИЯ

[типовая цветная кодировка]

R (или RC/RH) = 24В Питание [RED] = красный

O = Трёхходовой клапан [ORANGE] = оранжевый

Y1 = Компрессор теплового насоса [YELLOW] = жёлтый

G = Основной вентилятор [GREEN] = зелёный

W2 = Вспомогательный/экстренный нагрев [WHITE] = белый

C = 24В Общий [BLUE] = синий

B** = Трёхходовой клапан (только при [возможны варианты] отсутствии провода “O”: Rheem/ Ruud/Bard)


Замечание: В данном подключении терминал W1 должен остаться ПУСТЫМ.


**ВНИМАНИЕ: Если у Вас присутствуют оба провода, и “
O” и “B” (например Trane), подключите провод “B” к терминалу “C”.


При подключении ТЕПЛОВОГО НАСОСА (Y1=W1) следует УСТАНОВИТЬ ЖЁЛТУЮ ПЕРЕМЫЧКУ на оба контакта на внутренней стороне GEO™.

* Подключение завершено. Можно вернуть на место снятую крышку терминалов на основании.


ШАГ 5: Включение

* Питание от оборудования. Просто установите GEO™ на основание.

* Питание от батареек. Вставьте две литиевые AA батарейки и установите GEO™ на основание.

* Питание через порт USB-micro. С помощью плоской отвёртки выдавите изнутри заглушку на нижней стороне GEO™. Подключите блок питания и установите GEO™ на основание.

*Когда GEO™ установлен, подайте питание на оборудование.

Экран GEO™ должен светиться. Если этого не произошло, проверьте питание.


ШАГ 6: Конфигурация системы

GEO™ проведёт Вас по настройкам меню (на английском). См. приложения для расшифровки пунктов меню.

Для перемещения между строчками меню и изменения значений вращайте колесо. Для подтверждения выбора нажмите синий треугольник, для отмены и возврата назад нажмите красный крестик.


GEO™ предложит Вам выбрать:

1. Подключены ли функции Отопления (Heat) и/или Охлаждения (Cool)

2. Тип системы (появится только если есть функция Отопления). Обратите внимание, что если Вы подключали термостат в соответствии с разделом 4.1, то в Вашей системе есть печка. Если же подключение термостата соответствует разделу 4.2, то это система с тепловым насосом. Если основной вентилятор не включается в режиме отопления, измените настройку с «FURNACE: GAS» на «FURNACE: ELECTRIC» в разделе меню «SYSTEM TYPE»

3. Количество ступеней нагрева и охлаждения. Самый распространённый вариант 1 ступень нагрева и 1 ступень охлаждения.

4. Если Вы выбрали более, чем 1 ступень на отопление или охлаждение, Вам будет предложено установить порог срабатывания второй ступени («OFFSET»)


ШАГ 7: Если Вы ещё не скачали приложение LUX/GEO, сделайте это сейчас.


ШАГ 8: Соединение с LUX/GEO

Приведённая далее инструкция соответствует устройствам под управлением iOS или Android. У Вас другое устройство? Обратитесь к нашему сайту LUX-GEO.com за инструкциями по подключению (на английском).


8a. Подготовка к соединению

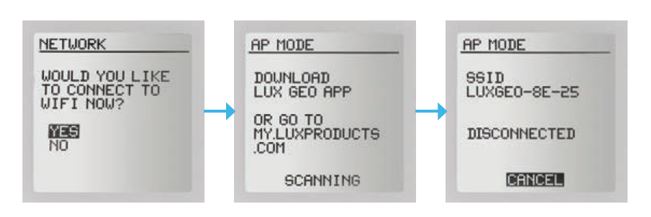

Вы скачали приложение и создали новую учётную запись. Теперь на экране GEO™ выберете «YES», чтобы приступить к конфигурации WiFi.

GEO™ начинает поиск сети, а Вы можете переходить к разделу 8b.


8b. Соединение GEO™ с Вашим мобильным устройством

На экране GEO™ появится надпись «DISCONNECTED».

Откройте приложение и нажмите значок «+» чтобы добавить устройство. Выполнив все предложенные действия, переключите своё мобильное устройство в режим настройки WiFi.

Выберете сеть с названием типа LUXGEO-xx-xx (если Вы выполняете эту процедуру уже повторно, то название сети может иметь вид TSTAT-xx-xx).

После создания соединения вернитесь обратно в приложение.

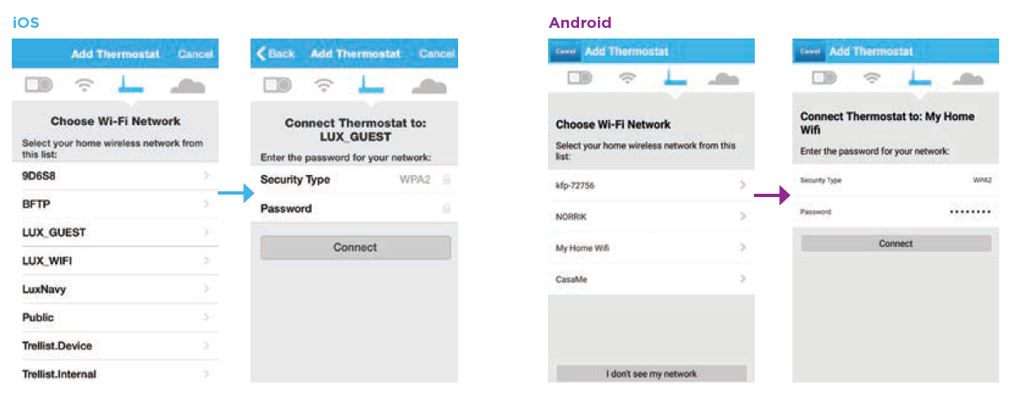

8c. Выберете Вашу домашнюю сеть WiFi и введите пароль

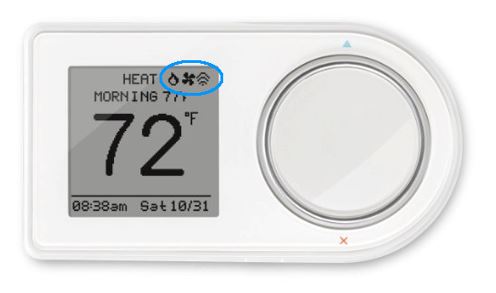

8d. Когда на экране GEO™ появится температура, продолжайте следовать указаниям приложения

Появление значков в приложении и на экране GEO™ свидетельствует об успешном соединении.

Возможный сбой:

Возможно, Вам придётся вручную подключить свой телефон к WiFi.

Если соединение не получилось, перезапустите настройку GEO™, пройдя menu/setting/network, выберите «USING APP» и повторите всё начиная с раздела 8b.


ШАГ 9: Настройка Radius (Работает пока только в США и Канаде)


ШАГ 10: Наслаждайтесь комфортом и широким спектром возможностей Вашего термостата LUX/GEO™.


ПРИЛОЖЕНИЕ к инструкции по установке термостата LUX/GEO


Зайдите на наш сайт Lux-Geo.com и посмотрите заметки и советы по поводу комфорта и энергосбережения с помощью LUX/GEO™. СПАСИБО.
